轩辕 SF1030M 14口二层嵌入式交换机模块

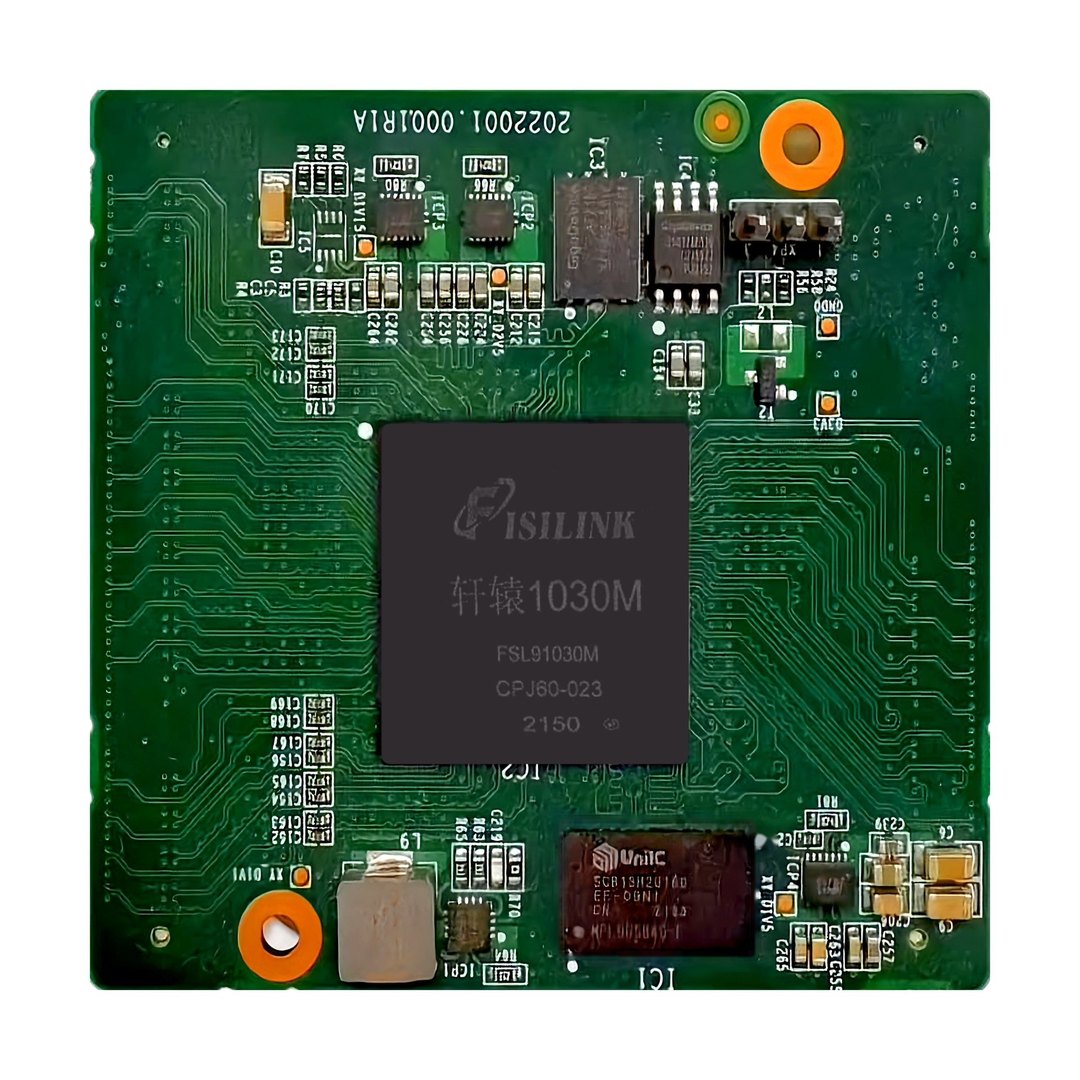

14口二层嵌入式交换机核心板：8个10/100/1000Base-T电口、4个千兆光口、2个万兆光口与2组RGMII接口，支持PTP时间同步与快速环网冗余（<20ms），超小尺寸、3.3V单电源低功耗设计，支持用户二次开发。
产品特性
- 支持8×10/100/1000Base-T自适应电口、4×千兆光口、2×万兆光口
- 支持2组RGMII接口，便于与主控CPU对接
- 支持PTP功能，满足工业场景实时时间同步需求
- 支持GMRP、IGMP Snooping和静态组播
- 支持QoS、IEEE802.1q和ToS/DiffServ，提高通信质量
- 小于20ms的快速环网冗余技术
- 内嵌Web服务器，可通过浏览器远程管理和配置，支持在线固件升级
- 支持端口镜像、带宽管理、配置文件导入导出，支持用户二次开发
- 超小尺寸设计，3.3V单电源输入，低功耗，-40℃~85℃工作温度
规格参数
| 端口 | 参数值 |
|---|---|
| 电口 | 8×10/100/1000Base-T |
| 千兆光口 | 4×1000Base-X |
| 万兆光口 | 2×10GBase-X |
| RGMII | 2组 |
| 功能 | 参数值 |
|---|---|
| 二层交换 | MAC地址自学习与转发 |
| 组播 | GMRP、IGMP Snooping、静态组播 |
| QoS | IEEE802.1q、ToS/DiffServ |
| 环网冗余 | <20ms |
| 时间同步 | PTP |
| 管理 | 内嵌Web服务器、在线固件升级 |
| 镜像与控制 | 端口镜像、带宽管理、配置导入导出 |
| 电气与环境 | 参数值 |
|---|---|
| 电源 | 3.3V单电源输入，低功耗设计 |
| 工作温度 | -40℃~85℃ |
| 应用形态 | 参数值 |
|---|---|
| 安装 | 超小尺寸设计，安装配套方便 |
| 开发支持 | 支持用户二次开发、软件在线升级 |
注：以上参数依据产品用户手册整理，如有升级恕不另行通知，如需最新资料请联系我们。
典型应用
客户设备内嵌组网OEM/ODM定制项目工业控制设备联网
